斯派莎克止回阀DCV3详细介绍：
斯派莎克提供各种形式的止回阀，可有效的防止管道中流体回流。同时安装和维修简便。
DCV系列止回阀Disc Check Valves
DCV系歹l止回阀结构紧凑，安装简便。可安装在垂直或水平管道或倾斜管道，只需简单的两片法兰对夹安装即可。
DCV2/B系列止回阀采用特殊结构，专门用于锅炉给水，防止锅炉水倒流。
DCV止回阀可用于蒸汽和各种液体、气体等工业系统中，并可根据实际应用提供各种选择:
斯派莎克止回阀DCV3阀座选择:
斯派莎克金属阀座(Metal):-适用于蒸汽或其它高温流体系统。
温度范围 -200℃~400℃。
橡胶阀座(Viton):-适用于油及气体系统，可确保良好密封。
温度范围 -15℃~250℃。
三元乙丙阀座(EPDM):-适用于水系统。
温度范围 -50℃~150℃
斯派莎克止回阀DCV3弹簧选择:
标准弹簧 - 用干蒸汽、水及其它多种工业进口疏水阀流体系统中。
镍铬合金弹簧 - 用于高温系统。
特强弹簧 - 用于锅炉给水系统。
无弹簧 - 用于低流动压损系统。仅用于流向垂直向上的管道中。
斯派莎克SDVC系列止回阀Split Disc Check Valves
SDCV系列拼合碟片式法兰对夹止回阀，可用于各种工业流体如蒸汽、冷凝水、热水等系统中，防止管道中流体的回流。
提供多种材质选择，较大口径为DN300。
LCV系列止回阀Lift Check Valves
LCV系列升降式止回阀，安装在水平管道中，可用于各种蒸汽、冷凝水和热水系统中。
连接方式为螺纹连接，较大口径为80mm(3")。
LCV系列止回阀Lift Check Valves
LCV系列升降式止回阀，安装在水平管道中，可用于各种蒸汽、冷凝水和热水系统中。
连接方式为螺纹连接，较大口径为80mm(3)。
斯派莎克止回阀DCV3,安装技术说明

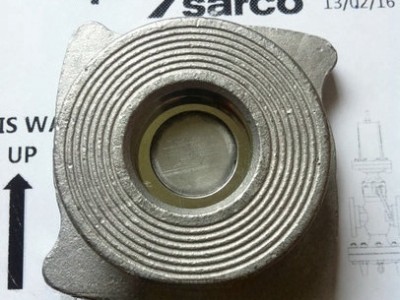

DCV3对夹式止回阀防止回流
斯派莎克DCV对夹式碟片止回阀适用于液体、蒸汽、气体等各种流体安装于管线中有效的防止逆流发生并几乎不需要维护。
与传统的摆动式和升降式止回阀相比管道法兰之间对夹安装方式使得DCV止回阀结构更加紧凑。
斯派莎克DCV系列对夹式碟片止回阀可提供青铜、奥氏体不锈钢阀体不锈钢、氟化橡胶或EPDM阀座以满足不同用户需求。
DCV对夹式碟片止回阀可广泛应用各种领域，
包括:
热水和冷水系统、制程管线
喷淋装置、加热系统
蒸汽和冷凝水管线、输油管线
还可应用于以下行业:
化学
制药
造船
发电
食品加工业
果汁及造纸
纺织业
优点
.可应用于各种不同的液体、气体和蒸气。
.紧凑式设计可安装于不同平面适用于不同形式法兰。
.每一种DCV可提供不同类型的法兰连接标准。简化结构减少库存。
.可提供不同材料阀体不同的阀座和弹簧以满足特殊应用。
.计算机辅助设计和详细的记录赋予产品更高的质量。
.高品质材料可减轻构件磨损减少维修。
.合理的流道设计可降低压降损失。
可供选项紧凑式设计
DCV1 PN16青铜阀体适用于一般水系统和HVAC系统
DCV2 PN40铁素体不锈钢阀体适用于高压蒸汽系统和工业流体
DCV3 PN40奥氏体不锈钢阀体适用于腐蚀性流体、蒸汽、酸和碱。
全范围接触垫片设计:
DCV4 带全范围接触垫片的奥氏体不锈钢阀体适用于蒸汽高压流体和腐蚀性流体如蒸汽、酸和碱。 安装于ANSI 150或300法兰之间。
DCV7低等级不锈钢阀体适用于一般蒸汽或高压流体。
DCV8奥氏体不锈钢阀体适用于高温高压的腐蚀性流体如蒸汽、酸和碱。
DCV9奥氏体不锈钢阀体适用于高流量可适用于热水系统、蒸汽系统和凝结水系统等。
阀座选择和标准
不锈钢和氟化橡胶阀座适用于油和工业气体;EPDM阀座适用于水系统。关闭标准遵照
DCV1/2/3/4 DIN 3230 Part 3以BN2为标准B03为可选项。
DCV7/8 DIN 3230 part 3, B03为标准。 阀座选择和标准
不锈钢和氟化橡胶阀座适用于油和工业气体;EPDM阀座适用于水系统。关闭标准遵照
DCV1/2/3/4 DIN 3230 Part 3以BN2为标准B03为可选项。
DCV7/8 DIN 3230 part 3, B03为标准。
软阀座遵照DIN 3230 part 3 BN1标准B01可提供不同的压力选择。
DCV9 以DIN 3230 part 3, BN2为标准。
软阀座遵照DIN 3230 part 3 BN1标准B01可提供不同的压力选择。
蒸汽锅炉
满水保护
当锅炉停炉时蒸汽压力下降。由于给水箱通常放置在较高位置给水泵前给水压头可能会导致锅炉发生满水事故。安装于给水泵后带重型弹簧的DCV2B可有效的阻止由于重力压头产生的流动。
防止逆流发生
安装于水分配系统并联泵出口当泵切换和备用时用于防止倒流发生。
破真空器
当DVC反向安装时起到破真空器的作用。当上游汽源停止供应和设备冷却时可以防止液体倒吸入上游而损坏上游设备。
管线装置保护
保护一些易受逆流损伤的管线装置如流量计、控制阀和过滤器。
斯派莎克DCV对夹式碟片止回阀依靠阀前流体压力打开当流量减少和发生倒流之前靠弹簧力的作用关闭阀门。
安装
斯派莎克DCV碟片式法兰对夹安装止回阀可安装于任何位置满足任何方向的流动。的例外是无弹簧型DCV止回阀只能安装于垂直向上流动的管道内。
DCV 1、DCV2和DCV3独特的“凸轮“设计使之能适用于各种不同的安装法兰。只需旋转阀体使之与法兰连接螺栓接触就可确保止回阀在管线上正确对中。
DCV4、 DCV7、 DCV8和DCV9依靠阀体自身或凹槽部分安装于不同标准的ANS!法兰之间。
碟片式止回阀不能用于有严重脉动流动的情况如靠近往复式压缩机附近。
